Kennzeichnung von Gleichstromkreisen

Saubere Kennzeichnung ist keine Formalie, sondern die Voraussetzung fur korrekte Gleichungssysteme in der Netzwerkanalyse.

Wenn Pfeile, Vorzeichen und Bezugspunkte uneinheitlich sind, rechnet man formal korrekt und bekommt trotzdem physikalisch falsche Ergebnisse.

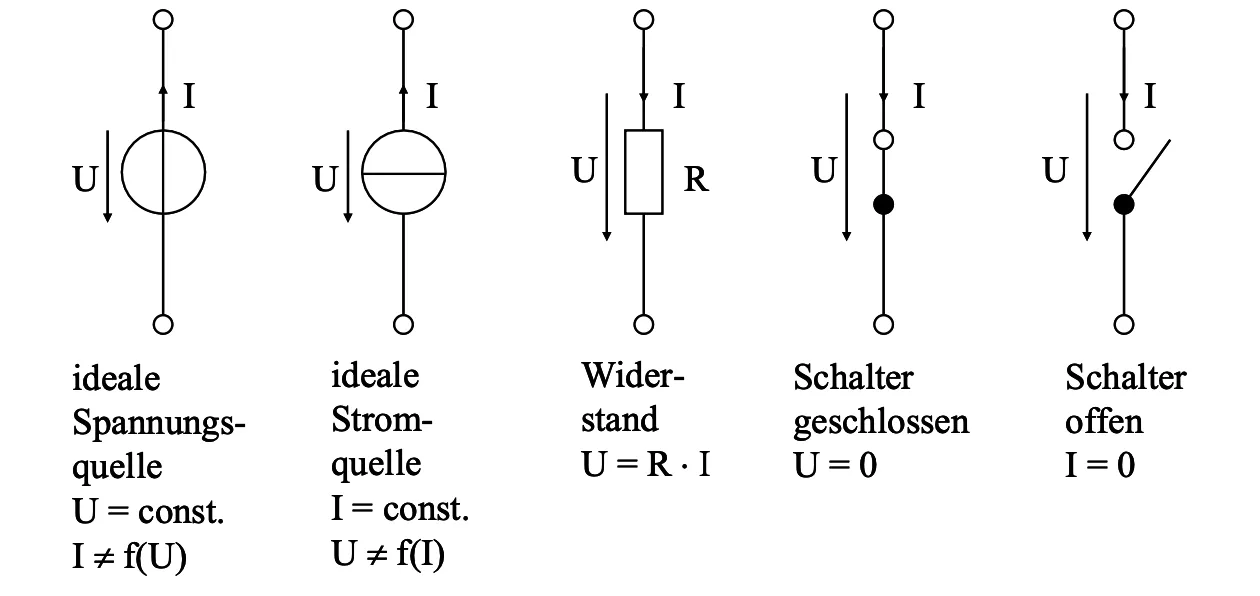

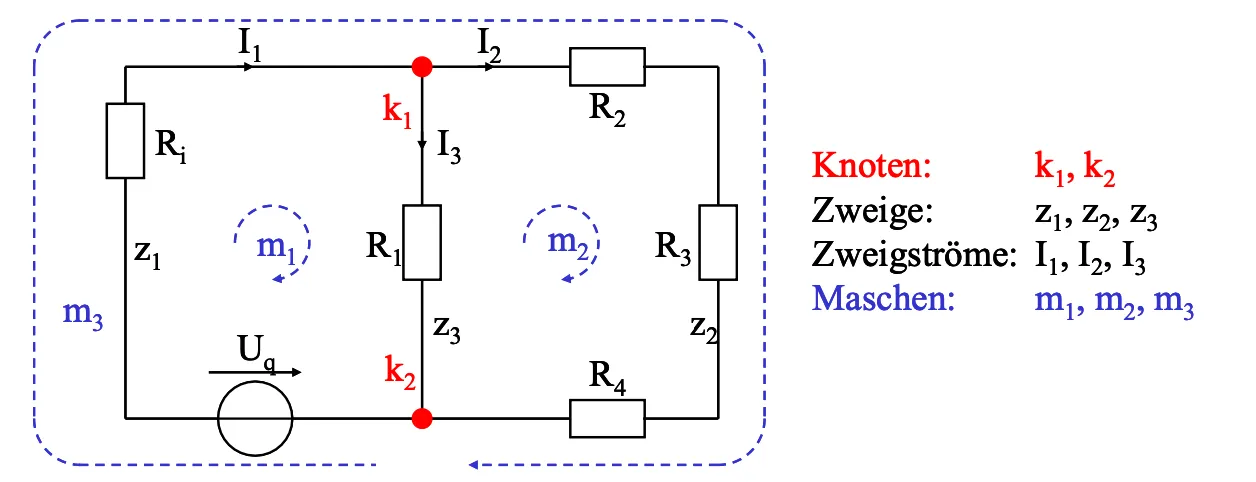

Zentrale Begriffe:

• Knoten $k_i$: Verbindungspunkte mehrerer Zweige
• Zweige $z_i$: Verbindungen zwischen Knoten, tragen je einen Zweigstrom
• Zweigstrome $I_i$: mit festgelegter Richtung (Referenzrichtung)
• Maschen $m_i$: geschlossene Wege fur Spannungsbilanzen

Empfohlene Konvention:

1. Alle Stromrichtungen zuerst frei festlegen und einzeichnen.
2. Alle Spannungsbezugspfeile konsistent markieren.
3. Vorzeichenregeln danach streng aus der gewahlten Richtung ableiten.

Das bildet die Basis fur kirchhoffsche-gesetze, uberlagerungssatz und reale-quellen.
