Kondensatormikrofon

Kondensatormikrofon

ist ein Druckempfänger.

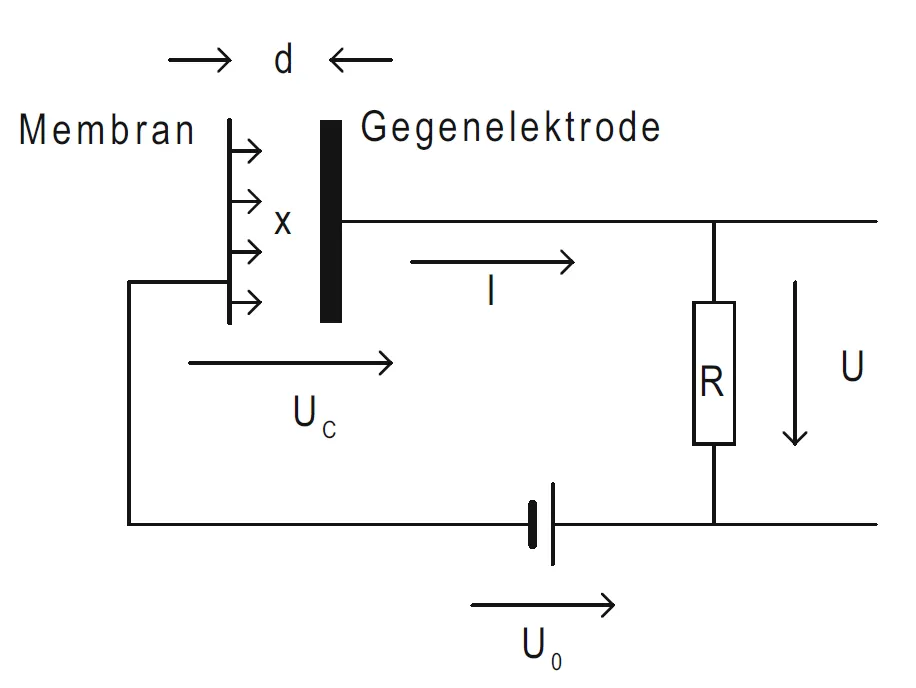

U=U0−Uc=U0xd−IjωC0U=U_0-U_c=U_0 \frac{x}{d}-\frac{I}{\mathrm{j} \omega C_0}

wobei U0U_0 die Spannung ist, die an der Membran anliegt, xx die Auslenkung der Membran, dd der Abstand zwischen Membran und Elektrode, II der Strom, der durch die Membran fließt, ω\omega die Kreisfrequenz, C0C_0 die Kapazität der Membran, mm die Masse der Membran, rr der Dämpfungswiderstand der Membran, DD die Federkonstante der Membran.

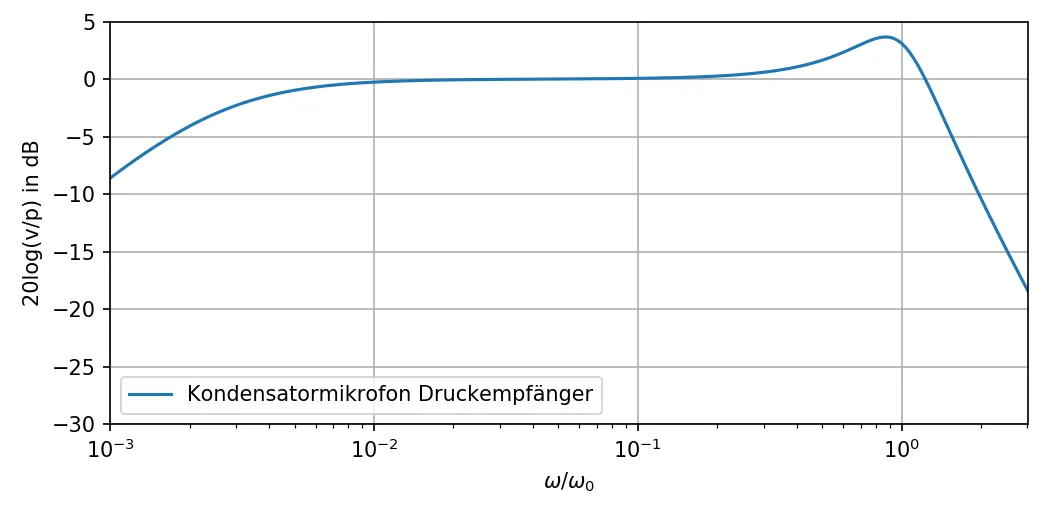

Up=RaSU0d(−ω2m+jωr+D)(Ra+1jωC)\frac{U}{p}=\frac{R_{\mathrm{a}} S \frac{U_0}{d}}{\left(-\omega^2 m+\mathrm{j} \omega r+D\right)\left(R_{\mathrm{a}}+\frac{1}{\mathrm{j} \omega C}\right)}

related notes

Dynamisches Mikrofon
Druckempfänger
Druckgradientenempfänger

related references

Möser, Michael (2015). Technische Akustik. Springer Vieweg. mser2015aa
