Dynamisches Mikrofon

U=B l v-\left(\mathrm{j} \omega L+R_{\mathrm{i}}\right) I

wobei $B$ die magnetische Flussdichte ist, $l$ die Länge des Leiters, $v$ die Geschwindigkeit des Leiters. $R_i$ und $L$ der Ohmsche Widerstand und die induktive Innenwiderstand des Leiters sind.

\frac{U}{p}=\frac{\omega R_{\mathrm{a}} B l S \Delta x / c}{\left(\mathrm{j} \omega m+r+\frac{D}{\mathrm{j} \omega}\right)\left(R_{\mathrm{a}}+R_{\mathrm{i}}+\mathrm{j} \omega L\right)}

$U/p$ die Schalldruckempfindlichkeit, also wie viel Spannung pro Druck.

$\omega_0$ ist die Resonanzfrequenz welche von Material und Geometrie abhängt.

\omega_0=\sqrt{D / m}

mit $D$ der Federkonstante und $m$ der Masse des Membran.

$r$ ist der Dämpfungswiderstand.

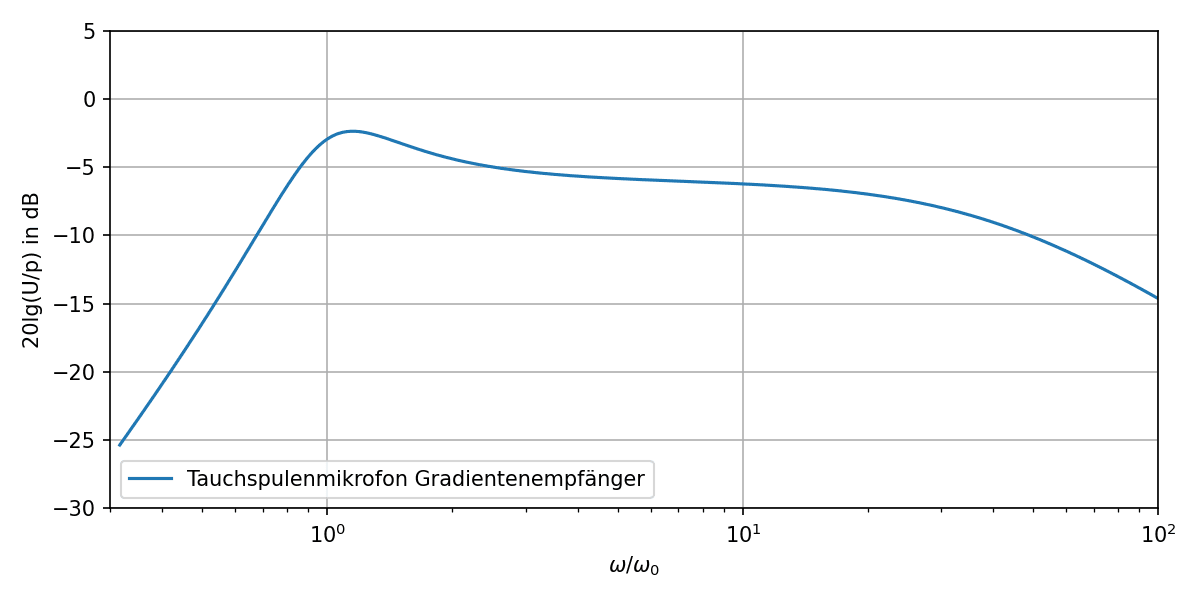

Es gilt also wir erkennen einen Bandpass effekt, es werden also nicht alle Frequenzen gleich gut gemessen. Die Form der Kurve hängt von $m$ , $D$ , $r$ , $L$ und $R$ ab.
